ST600工业分析仪变送器
多功能、多参数、2通道智能变送器。支持pH/电导率/溶解氧/气体氧/浊度/钠度计/红外激光/热导/光学等一系列传感器接入，自动识别，即插即用。5英寸彩色触摸屏，320万条大容量存储，广泛应用于火电、核电、半导体、制药、环保等工业领域。
产品概述
ST600工业分析仪变送器是一款多功能、多参数、2通道智能变送器，采用模块化设计，基础设备具有5个插槽，用户可按任意组合装配测量或输出模块。支持pH、电导率、溶解氧、气体氧、浊度、钠度计、红外激光、热导、光学等一系列数字传感器的接入。5英寸彩色触摸屏，中英文菜单，广泛应用于火电、核电、半导体、制药、环保等工业领域的水质分析与气体分析在线监测。
主要特点
- 2通道设计：数字测量模块可同时接入2路传感器，支持pH、溶解氧、气体氧、浊度、电导率等多种类型
- 模块化架构：5个插槽灵活配置，TB1电源模块、TB2数字测量模块（2通道）、TB3输出模块、TB4/TB5可选配模拟测量或输出模块
- 智能识别：接入新传感器后重启电源即可自动识别，通道可独立启用/关闭
- 5英寸彩色触摸屏：中英文菜单，实时测量值、曲线、报警状态同屏显示
- 多种测量模式：溶解氧模式（mg/L、μg/L、ppm、ppb）、气体氧模式（%、ppm、ppb）自动切换量程
- 大容量存储：320万条数据，支持历史曲线查询与U盘数据导出（.xls格式）
- 多种输出：4路继电器开关量输出、2路4-20mA模拟量输出（可扩展至4路），支持RS485（Modbus RTU）通讯
- 自动补偿：内置温度自动补偿，支持手动大气压和盐度补偿
- 报警功能：组分超限报警，支持报警延时设置和报警闪烁提示
- 输出保持：维护期间可启用输出保持功能，以固定值或最后测量值输出，防止控制端误动作
- 数据导出：支持通过USB接口导出历史数据和日志（.xls格式）
- 质保期：1年
技术参数
| 参数 | 规格 |
|---|---|
| 型号 | ST600 |
| 测量变量 | pH / 气体氧 / 溶解氧 / 浊度 / 电导率 |
| 测量通道 | 2通道数字传感器输入 |
| 测量范围 | 以实际接入的传感器为准 |
| 传感器接口 | RS485（Modbus RTU） |
| 模拟量输出 | DC 4-20mA，最多支持4路，可配置 |
| 数字量输入 | 最多支持2路，可自定义配置 |
| 继电器输出 | 4路开关量输出（可配置常开/常闭） |
| 显示 | 5英寸高分辨率彩色触摸屏 |
| 语言 | 中文 / 英文 |
| 数据存储 | 320万条 |
| 数据导出 | USB接口，导出为.xls格式 |
| 供电电源 | AC(220±22)V / DC24V |
| 额定功率 | 40W |
| 交流电频率 | (50±1)Hz |
| 环境温度 | (0~40)℃ |
| 环境湿度 | 93%RH以下 |
| 外形尺寸 | 160mm × 160mm × 182.5mm（W×D×H） |
| 安装方式 | 嵌入式安装 / 管道安装 / 背板安装 |
| 防护等级 | IP65（前面板） |

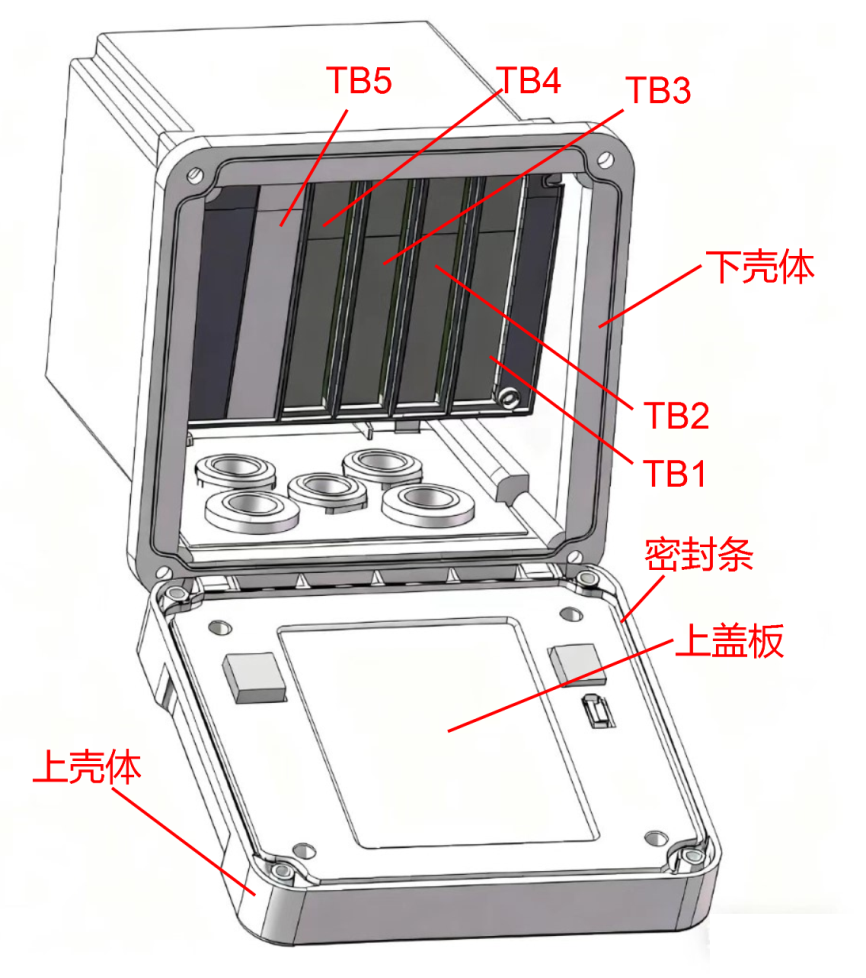

内部模块示意图
ST600基础设备具有5个插槽：TB1电源模块（支持DC24V和AC220V输入）、TB2数字测量模块（2通道，支持pH/氧/浊度/电导率传感器）、TB3输出模块（4路继电器+2路4-20mA）、TB4/TB5可选配模拟测量模块或输出模块。
安装方式
安装类型
- 嵌入式安装：面板开孔安装，适用于控制柜面板集成
- 管道安装：通过安装支架固定于管道上
- 背板安装：通过背板支架固定于墙面或机柜背板
电气安装与接线

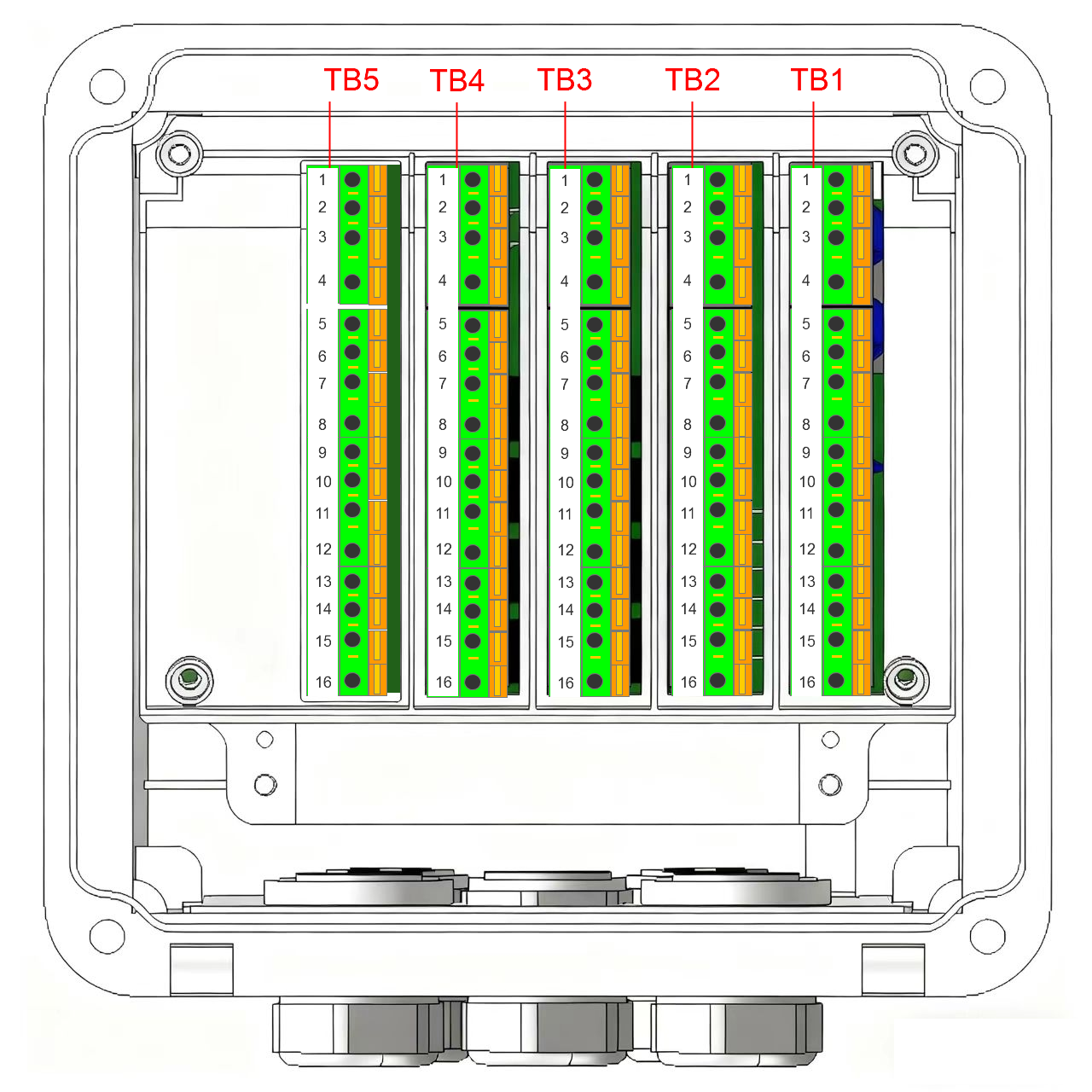

端子定义
| 序号 | TB1（电源板） | TB2（测量板） | TB3（输出板） |
|---|---|---|---|
| 1 | L（220V-AC） | 24V+ | AO1- |
| 2 | - | 24V+ | AO1+ |
| 3 | N（220V-AC） | GND | AO2- |
| 4 | - | GND | AO2+ |
| 5 | PE（220V-AC） | 5V+ | - |
| 6 | - | 5V+ | COM1 |
| 7 | GND | - | Relay1 |
| 8 | GND | - | - |
| 9 | - | 12V+ | COM2 |
| 10 | GND（24V-DC） | GND | Relay2 |
| 11 | 24V+（24V-DC） | 485A1 | - |
| 12 | - | 485B1 | COM3 |
| 13 | - | 12V+ | Relay3 |
| 14 | GND | GND | - |
| 15 | - | 485A | COM4 |
| 16 | - | 485A2 | Relay4 |
安装注意事项
- 进行布线、接线施工时，请务必先切断所有电源，否则可能导致触电事故
- 请务必可靠接地，否则将会导致触电和故障
- 接线施工必须按照仪表的额定值选用合适的材料
- 请使用符合仪表额定规格的电源，否则可能导致火灾
- 安装时需确保产品电源断开装置布局得当、易于操作
- 设备的安装仅允许由运营单位授权且经过设备操作培训的专业人员执行
应用领域
产品广泛应用于以下行业与场景
覆盖水处理系统、锅炉循环水系统、设备冷水系统、发电厂化水分析、纯水与超纯水系统等关键应用场景
