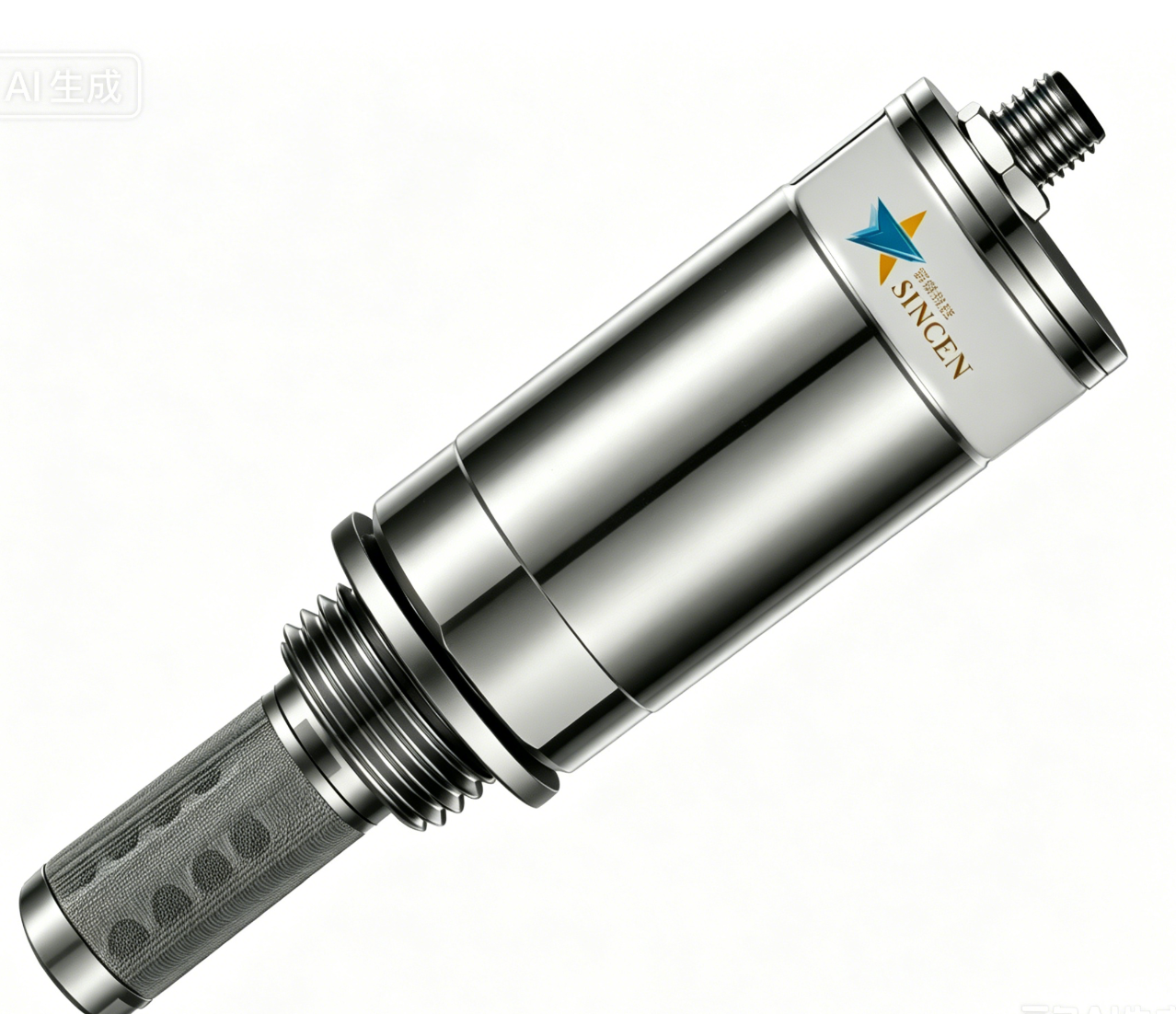

SDP18系列露点变送器
基于氧化铝薄膜传感器技术，自动补偿温度、污染、老化漂移，创新的多点温度补偿校验，保证宽温度范围内高精度露点测量。适用于压缩空气、氮气、二氧化碳等气体露点测量。
产品概述
SDP18系列露点变送器基于氧化铝薄膜传感器技术，出色的传感器电路设计能自动补偿由温度、污染、老化引起的电路漂移，提供长期可靠的高精度测量。创新的温度补偿算法及出厂前多点温度的补偿校验，大大改善了传感器的温度漂移，保证了宽温度范围内的高精度测量。非常适用于压缩空气、氮气、二氧化碳等气体露点测量。
主要特点
- 高精度校准：多达10点的露点校验及多点的温度补偿，提供高达±2℃td的精度测量
- 超快响应：出色的响应速度，-50→+20℃仅需20s（T90）
- 长期稳定性：自动补偿温度、污染、老化引起的漂移，长期稳定可靠
- 防冷凝结露：抗微粒污染、油蒸汽及多数化学品
- 出色抗干扰：优异的电磁兼容性，符合IEC 61326-1标准
- IP65防护：即使在恶劣环境下也能提供良好的保护
- 智能管理：标配RS485接口及功能强大的服务软件，提供全面的传感器设置、数据传输、软件升级及维护功能
- 宽温度补偿：创新的多点温度补偿算法，保证宽温度范围内的高精度测量
技术参数
| 项目 | 参数 |
|---|---|
| 测量范围（SDP16A） | -80…+20℃ |
| 测量范围（SDP16B） | -100…+60℃ |
| 测量范围（SDP16C） | -60…+20℃ |
| 测量精度（-60…+20℃） | ±2℃ / ±0.5℃（定制） |
| 测量精度（-60…-80℃） | ±3℃ |
| 测量精度（-80…-100℃） | ＞±3℃ |
| 温度精度（0…+20℃） | ±0.3℃ |
| 温度精度（-40…+0℃） | ±0.5℃ |
| 温度测量范围 | -40…+100℃ |
| 响应时间T90（-50→+20℃） | 20s（20℃，1bar，4L/min） |
| 响应时间T90（+20→-50℃） | 60s |
| 模拟输出 | 4…20 mA（3线，量程可变） |
| 电流输出分辨率 | 0.002 mA |
| 电流输出温度漂移 | 0.01% of Span/℃ |
| 电流输出负载 | 最大500 ohm |
| 数字输出 | Modbus RTU (RS485) |
| 连接器 | M8, 5pole |
| 工作温度 | -30…+70℃ |
| 相对湿度 | 0-95%RH |
| 样气流速 | ＞1L/min |
| 压力 | 0…5MPa |
| 传感器过滤帽 | 40-50μm |
| 电磁兼容 | 符合IEC 61326-1 |
| 电源 | 10…30V / 30mA |
| 外壳 | Stainless Steel + Aviation aluminum |
| 防护等级 | IP65 |
应用领域
产品广泛应用于以下行业与场景
🔥 发电、核工业
☢️ 科研、实验室
💧 水处理
⛏️ 冶金
🛢️ 海上钻井
🏗️ 矿山、水泥
💻 半导体
🌿 环保、环境监测
⚗️ 石油化工
🍹 食品饮料加工
覆盖水处理系统、锅炉循环水系统、设备冷水系统、发电厂化水分析、纯水与超纯水系统等关键应用场景
